Home > 제품소개 > 압력용기

압력을 가진 유체(액체 or 기체)를 수용하는 모든 요이로서 보일러도 포함한다.
좁은 의미의 압력용기라 함은 석유화학공업에서 액체 또는 기체를 저장, 반응, 분리 등의 목적으로 만들어진 용기로서 압력에 견딜 수 있도록 설계 제작된 용기를 말한다.
그리고 운전중에 연소하고 있는 고체 혹은 화염등을 취급하는 것은 Fired Pressure Vessel, 화기를 취급하지 않는 것을 Unfired Pressure Vessel 이라고 한다.

보통형상에 따른 분류
- Cylindrical Type의 Holder, Drum, Column, Tower 및 Ball Type의 구형탱크(Spherical Tank)등이 있다.

용도에 따른 분류
- Distillation Tower, Reactor, Accumulator, Separator, Holder, Storage Tank, Heat Exchanger 등이 있다.

진공용기 : 0kg/㎠G 이하의 감압 하에서 사용되는 용기.
상압용기 : 대기압에 가까운 0kg/㎠G ± 0.1 압력으로 사용되는 용기.
저압용기 : 0~40kg/㎠G 이하의 압력으로 사용되는 용기.
중압용기 : 40~100kg/㎠G 이하의 압력으로 사용되는 용기.
고압용기 : 100kg/㎠G 이하의 압력으로 사용되는 용기.
저온용기 : -20℃ 이하의 온도에서 사용되는 용기.
고온용기 : 350℃ 이하의 온도에서 사용되는 용기.

Storage Tank
장치의 전후에 공급되거나 생산되는 원료, 중간제품, 제품 혹은 부대설비 등의 가스 상태 또는 형태에 따라 다관형, Double pipe, Block Type, Plate Type, Spiral Type 등이 있다.

Holder
가스 호올더(Gas Holder)라고 부르며, 도시가스, 천연가스, 불활성가스 등의 가스상태로 저장장하는 대용량 저장 Tank이며, 대개는 상압용기이지만, 최근에는 자압 혹은 중압용기로서 사용하고 있다.

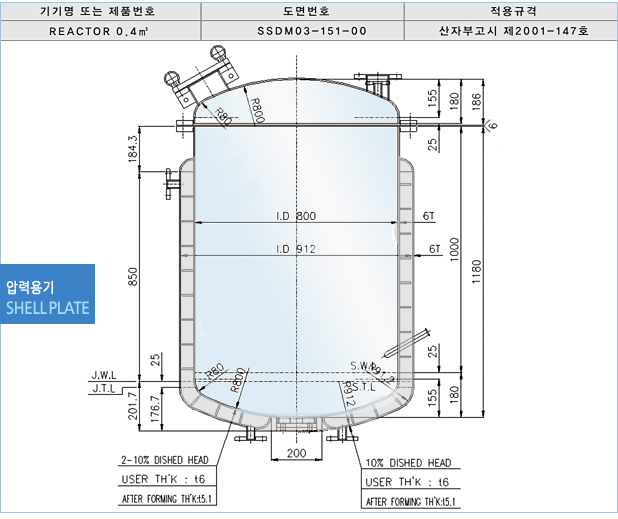

Reactor
기내에서 화학반응을 행하는 용기를 총칭한다.
반응 효율을 잘하기 위하여 전열과 교반등의 방법으로 여러가지가 고안되고 있다.

Column or Tower
액체 혼합물에서 각 성분의 증기압의 차를 이용하여 고비점 성분과 저비점 성분을 분리하는 증류탑 충전물이 내장된 충전탑 트레이(Tray)를 갖춘 트레이 타워(Tray Tower)등이 있다.

Heat Exchanger
열교환 방식에 따라 냉각기, 가열기, 응축기, 증발기 등이 있다.
형태에 따라 다관형, Double Pipe, Block Type, Plate Type, Spiral Type 등이 있다.

안전밸브, 파열판, 긴급방출밸브, 자동적으로 압력상승 작용을 정지시키는 장치, 압력용기 주위의 온도, 압력 경보 장치, 온도계, 압력계, 접지편

설계 검사 및 성능(완성검사)
화학공정 유체취급 용기와 모든 사업장의 공기 및 질소 저장장 Tank 등으로서 사용 압력의 값이 게이지 압력으로 0.2kgf/㎠ 이상이 되고 사용압력과 용기 내용적 (단위: ㎥)의 곱이 1 이상인 것.

정기검사
사용압력이 0.2kgf/㎠ 이상인 것에 한함.

- 에너지 관리 공단
- 한국 산업 안전 보건 공단
- 한국 가스 안전 공사

압력용기간 내압 또는 외압을 받는 모든 용기류를 말한다.
사용 유체의 종류, 온도, 압력에 의해 수많은 결정 요인들이 있으며 온도계, 압력계, 안전밸브 등의 용도에 따라 많은 계기류도 부착된다.
국내의 인증기관으로는 가스안전공사(KGS), 산업안전관리공단(KOSHA)이 대표적이며 KS/JIS/ASME CODE에 의거 설계검사를 득한 후 소재검사, 용접검사(RT/MT/PT 등), 구조검사(수압 Test)의 단계를 거쳐 인증을 득하게 된다.
